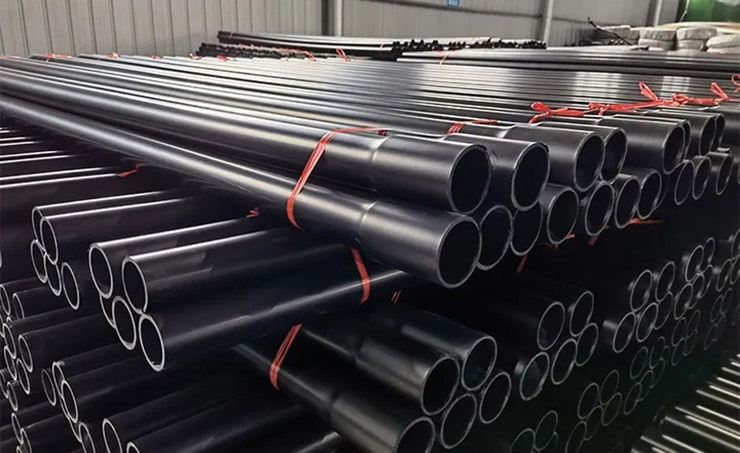

矿用抽采管管路安装要求

    矿用抽采管管路安装要求严格，以确保瓦斯抽采系统的安全性和效率。以下是一些关键的安装要求：

    一、位置与间距要求

    ‌末端距离‌：在运输巷和回风巷安设的瓦斯管路，必须保证管路的末端距离巷道的迎头不得大于30米。

    ‌巷道间距‌：瓦斯抽采管路的外缘距巷道壁不宜小于0.2米，离地面高度不得低于1.6米或距底板不得小于0.3米。

    二、避免与其他线缆敷设在同一巷帮

    瓦斯抽采管路不得和动力电缆、照明电缆及通讯电缆敷设在同一巷帮内，以防止潜在的安全风险。

    三、计量装置与放水器设置

    ‌瓦斯计量装置‌：瓦斯抽采管路主管、分管、支管及其与钻场连接处应装设瓦斯计量装置，以便于监测和计量瓦斯的抽采情况。

    ‌放水器设置‌：

    瓦斯抽采管路拐弯、低洼、温度突变处及沿管路适当距离（一般为200~300米，最大不超过500米）均应设置放水器。

    处于工作面巷口的瓦斯抽采管路应设置除渣装置。

    在急倾斜巷道中，瓦斯抽采管路应设防滑卡，其间距可根据巷道坡度确定，同时应设置放水器。

    高位钻场引出的抽放管必须设有放水器，且距底板高度不少于0.2米。

    四、控制阀门与吊挂要求

    ‌控制阀门‌：瓦斯抽采管路分岔处应设置控制阀门，阀门规格应与管径相匹配，以便于控制和调节瓦斯的抽采流量。

    ‌吊挂要求‌：

    每根管路吊挂必须使用两根钢丝绳吊挂，钢丝绳吊挂于管路口1米处。

    吊挂的钢丝绳必须用塑料管使其与管路隔离，严禁钢丝绳与管路直接接触。

    瓦斯管路的吊挂必须采用特定规格的钢丝绳（如φ12.5-6×19）吊挂，且吊挂点必须吊挂在锚盘上，不得吊挂在钢筋网或铁丝网上。

    吊挂的钢丝绳必须用M15的绳卡固定，且绳卡采用对卡式卡法，每个吊挂处的绳卡必须为3个。

    五、其他特殊要求

    ‌三通设置‌：瓦斯抽放主管路的安装必须每隔一定距离（如4米）设置一个抽放三通，以保证本煤层能够正常抽放。且三通安设时，必须保证三通的支头端垂直向下。

    ‌控制闸阀设置‌：在采面回风巷和运输巷的开口处应设置与管路同等规格的控制闸阀，同时在管路起坡时、拐弯时必须在起坡点和拐弯点设置放水器。

    ‌管路连接‌：管路连接处必须安设橡胶垫，保证管路不漏气。法兰盘上的螺丝要上紧上牢，不得出现松动或缺钮现象。

    ‌打压测试‌：所有管路安装完毕后必须进行打压测试，保证管路不漏气，从而提高抽放效果。

    综上所述，矿用抽采管管路的安装要求涉及多个方面，必须严格按照相关规定和标准进行安装和验收，以确保瓦斯抽采系统的安全性和效率。
